Климатическое исполнение распределительных щитов для северных и южных регионов

Распределительный щит редко выбирают по одному параметру. На бумаге все выглядит просто: есть нагрузка, схема, токи, место установки. На площадке картина быстро усложняется. Щит может стоять в неотапливаемом тамбуре в Якутии, на открытой насосной станции в Астраханской области, в пыльном цехе с резкими перепадами температуры или в прибрежной зоне, где солевой туман за несколько сезонов показывает реальную цену ошибкам проектирования. Именно поэтому климатическое исполнение нельзя рассматривать отдельно от конструкции корпуса, класса защиты, материала и способа монтажа.

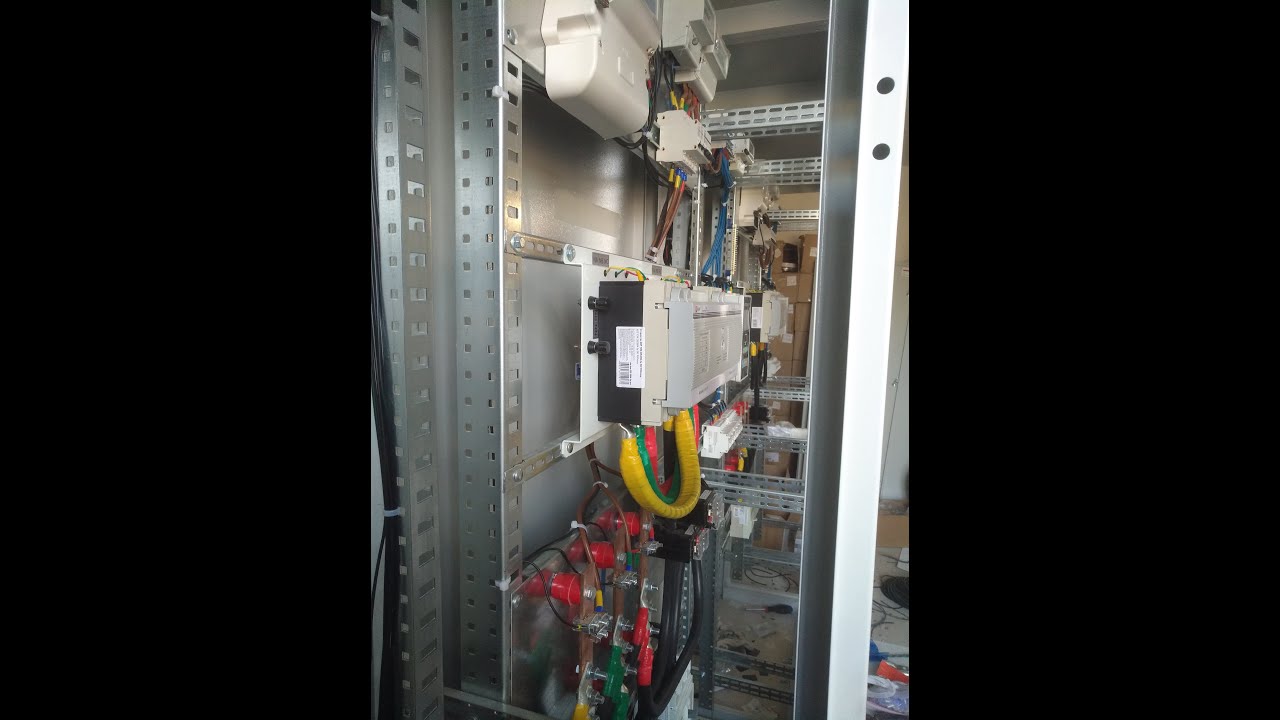

В практике под словом «щит» часто объединяют слишком разные изделия: вводно-распределительные устройства, этажные и силовые шкафы, щиты автоматики, уличные шкафы учета, распределительные панели для инженерных систем. Условия их работы различаются не на проценты, а в разы. Корпуса ВРУ и распределительные щиты: материал, IP/IK, климат-исполнение и варианты монтажа, это не набор маркетинговых опций, а взаимосвязанный комплекс решений. Если одно звено подобрано формально, остальные уже не спасут.

Где климатическое исполнение начинает влиять на надежность

На севере главная опасность не только в абсолютном минусе. Намного чаще проблемы появляются из-за сочетания холода, конденсации, ветровой нагрузки, обледенения и длительного простоя без обслуживания. Щит может выдерживать низкую температуру по паспорту, но при первом же открытии двери на морозе уплотнение дубеет, замок закусывает, а кабельный ввод теряет эластичность. Через сезон это превращается в влагу внутри корпуса, коррозию клемм, пробои по загрязненным изоляторам и постоянные ложные срабатывания автоматики.

На юге набор рисков другой. Высокая температура окружающего воздуха снижает допустимую токовую нагрузку аппаратов, старит пластик, ускоряет деградацию уплотнений и краски. Добавьте прямое солнце, пыль, песок, насекомых и иногда агрессивную атмосферу, например вблизи моря или химических производств. Щит, который неплохо работает в умеренном климате, летом может перегреваться до температур, при которых внутренний воздух заметно горячее наружного. Особенно это касается шкафов с частотными преобразователями, источниками питания, контроллерами, телеметрией и плотной компоновкой.

Есть и обманчивые переходные зоны. Например, южный регион с мягкой зимой и очень сырой межсезонной погодой. Формально экстремальных морозов нет, зато постоянные циклы «день-тепло, ночь-прохладно» дают интенсивный конденсат. В таком режиме некоторые шкафы выходят из строя быстрее, чем в сухом морозном климате.

Что на самом деле означает климатическое исполнение

Климатическое исполнение часто воспринимают как строку в обозначении, которую надо просто перенести в спецификацию. Такой подход опасен. Обозначение работает только в связке с категорией размещения, то есть с пониманием, где именно будет стоять изделие: в помещении, под навесом, на улице, в частично защищенном объеме. Один и тот же шкаф в цехе, в уличном киоске и на открытой металлоконструкции ведет себя по-разному, даже если регион один и тот же.

На этапе выбора полезно задать себе не формальный, а практический вопрос: какой самый тяжелый режим переживет шкаф за год и что произойдет внутри корпуса в этот момент? Если зимой температура падает до минус 45, а потом при оттепели внутрь подсасывает влажный воздух, потребуется не просто морозостойкий металл, но и грамотная организация вентиляции, антиконденсатный обогрев, правильные кабельные вводы и фурнитура, рассчитанная на работу в холоде. Если летом наружный воздух держится выше плюс 35, а шкаф стоит на солнце, нужно считать тепловой режим, а не надеяться на «металлический корпус, который все выдержит».

Из практики самая частая ошибка заключается в том, что климатическое исполнение выбирают по минимальной температуре региона, а про перегрев, влажность и инсоляцию забывают. В северных районах это приводит к проблемам весной и осенью, в южных, в июле и августе.

Материал корпуса, не вопрос вкуса, а вопрос среды

Споры о том, что лучше, сталь или нержавейка, обычно заканчиваются, когда приходит первая смета на ремонт. Материал корпуса нужно подбирать под среду, срок службы и режим обслуживания.

Окрашенная сталь остается самым распространенным вариантом для ВРУ и распределительных щитов. При нормальной подготовке поверхности, качественном покрытии и корректной эксплуатации она работает надежно и экономически оправданно. Но есть нюанс: сталь прощает меньше ошибок. Любое повреждение покрытия на кромках, возле крепежа, в зоне замков и петель со временем становится очагом коррозии. В северных регионах проблему усиливают реагенты и влажность, в южных, ультрафиолет и нагрев.

Нержавеющая сталь дороже, но в агрессивной среде часто дешевле на длинном горизонте. Особенно это заметно в приморских районах, на очистных сооружениях, в пищевой промышленности, на объектах с частыми мойками или высокой влажностью. При этом нержавейка не освобождает от необходимости продумывать узлы. Если в корпус из нержавейки поставить обычный крепеж, дешевую фурнитуру и неподходящие кабельные вводы, коррозия все равно появится, просто локально и неприятно.

Пластиковые и композитные корпуса подходят для части задач, особенно где важны электроизоляция, стойкость к химии и малый вес. Но на улице в южных регионах надо очень внимательно смотреть на устойчивость к ультрафиолету и тепловое старение. В морозных зонах критична ударная вязкость материала. На объекте в Ханты-Мансийском округе я видел пластиковые двери, которые несколько зим отработали без вопросов, а потом при очередном обслуживании треснули в районе петель просто из-за того, что материал задубел, а монтажник приложил обычное усилие.

Для уличных решений важна не только марка материала, но и толщина металла, конструкция отбортовки, наличие козырька, дренаж, исполнение сварных швов и устойчивость к деформации. Тонкий корпус на открытой площадке быстро показывает свои слабые места: дверь ведет, уплотнение перестает прилегать, класс защиты падает, а вместе с ним и реальная надежность.

IP и IK, почему цифры не работают в отрыве от реальности

Класс IP многие воспринимают как универсальную меру защищенности, хотя на практике он отвечает на весьма конкретный вопрос: насколько корпус препятствует попаданию пыли и воды при определенных условиях испытаний. Это важный параметр, но не магический. Щит с высоким IP может быть неудобен в обслуживании, склонен к перегреву и на улице страдать от конденсата, если внутри нет продуманного воздухообмена и защиты от влаги.

В северных регионах желание выбрать максимально высокий IP понятно. Кажется, что герметичность решит проблемы снега, дождя и пыли. Часто это помогает, но только до тех пор, пока шкаф не начинает «дышать» через неплотности, замки, кабельные вводы и технологические отверстия. При суточных перепадах температуры внутри корпуса возникает разрежение или избыточное давление, и влага все равно находит путь. Поэтому для наружных щитов важны не только цифры IP, но и мембранные элементы выравнивания давления, антиконденсатный подогрев, правильное расположение киконлайн ру вводов и наличие дренажа там, где он конструктивно необходим.

Параметр IK недооценивают еще чаще. А зря. Для многих объектов, особенно в удаленных регионах, ударная стойкость корпуса имеет не меньшее значение, чем защита от влаги. На севере шкафы получают ударные нагрузки от обледенения, инструмента, грубой эксплуатации в перчатках и тяжелой зимней одежде. На юге добавляются вандальные риски, случайные удары при погрузке и работе рядом техники. Если дверца тонкая, петли слабые, а замковая зона не усилена, красивый паспортный IP не спасет после первого серьезного механического воздействия.

Уместно смотреть на эти параметры вместе. Для щита на открытой площадке в северном регионе типичный вопрос звучит так: выдержит ли корпус снег, косой дождь, лед, механическое воздействие и при этом останется обслуживаемым в мороз. Для юга вопрос другой: сохранит ли он герметичность и работоспособность после жары, пыли, солнца и постоянных циклов нагрева-охлаждения.

Северные регионы, где щит должен переживать не только мороз

Мороз сам по себе не всегда главный враг. Если внутри щита работают аппараты, часть тепла они выделяют постоянно. Проблемы начинаются в режимах длительного отключения, резервного питания, сезонной эксплуатации и редкого обслуживания. Тогда металлический корпус остывает полностью, а при первом включении или открытии получает резкий перепад температур.

На таких объектах особое внимание стоит уделять уплотнителям. Дешевые резины на холоде теряют эластичность, появляются микрозазоры, которые сложно заметить визуально. Через них тянет влажный воздух, затем образуется наледь или конденсат. Еще один слабый узел, кабельные вводы. Если вводы не рассчитаны на низкие температуры, проблемы начнутся раньше, чем с самим корпусом.

Для севера часто оправдан внутренний обогрев, но его ставят не «для галочки», а по задаче. Иногда нужен небольшой антиконденсатный нагреватель с термостатом, чтобы держать температуру выше точки росы. Иногда требуется полноценный обогрев с учетом обслуживания релейной части и дисплеев. При этом важно не переусердствовать. Слишком мощный локальный нагрев в плохо рассчитанном шкафу приводит к внутренним перепадам температуры и ухудшает работу чувствительной электроники.

Есть детали, которые в каталоге выглядят мелочью, а в полевых условиях решают многое. Это тип замка, наличие удобной ручки в перчатках, конструкция петель, запас по длине внутренних проводников, чтобы дверь открывалась без натяга, и маркировка, читаемая при плохом освещении. На одном северном объекте пришлось менять часть фурнитуры не потому, что она разрушилась, а потому что при минус 30 обслуживать ее было мучительно. Люди начинали открывать шкафи грубо, оттуда и пошли механические повреждения.

Южные регионы, где перегрев опаснее осадков

Южный климат часто недооценивают. На бумаге температура не выглядит экстремальной, особенно если сравнивать с морозными регионами. Но для электротехнического шкафа сочетание жары, прямого солнца и внутреннего тепловыделения иногда тяжелее, чем северный холод.

На открытом воздухе темный металлический шкаф на солнце нагревается значительно сильнее окружающего воздуха. Если внутри стоят автоматические выключатели, контакторы, частотники, блоки питания, связь и учет, суммарное тепловыделение может вывести внутреннюю температуру в зону, где аппарат уже работает не в паспортном номинале. Автомат не обязан мгновенно отказать. Он может просто раньше стареть, чаще срабатывать на границе токов или нестабильно вести себя в жаркий сезон. Такие вещи сложно ловить по гарантийным актам, зато их хорошо видно по статистике сервисных вызовов.

В южных регионах особенно важно расположение шкафа. Даже простое смещение в тень навеса иногда дает больший эффект, чем сложные попытки потом «вылечить» перегрев вентиляторами. Если тень невозможна, применяют козырьки, двойные стенки, светоотражающие покрытия, принудительную вентиляцию или теплообменники. Выбор зависит от пыли и требуемого IP. В пыльной среде обычный вентилятор с фильтром помогает не всегда, потому что фильтры быстро забиваются и без регламента обслуживания только ухудшают ситуацию.

Есть и другая южная особенность, насекомые и мелкая живность. Через незащищенные вентиляционные отверстия они легко попадают внутрь. Дальше все по классическому сценарию: замыкания, загрязнение плат, нарушение работы контактов. Поэтому любая вентиляция должна проектироваться не только по воздуху, но и по защите от засорения и биологических факторов.

Монтаж, который меняет поведение одного и того же шкафа

Вариант монтажа сильно влияет на ресурс. Один и тот же корпус можно установить так, что он отработает десять лет без серьезных замечаний, а можно так, что проблемы начнутся в первый сезон.

Для северных условий напольные шкафы на открытом основании требуют продуманного цоколя и защиты от снега, наледи и подтеков. Если нижняя зона постоянно мокнет или обмерзает, коррозия и проблемы с вводами почти гарантированы. В районах с глубоким снегом имеет значение высота установки, чтобы дверь и вентиляционные элементы не оказались в снежной зоне.

Для юга критична ориентация по солнцу. Иногда достаточно развернуть дверцу не на запад, а на северо-восток, чтобы снизить вечерний перегрев. Щиты, поставленные вплотную к нагретой стене без зазора для охлаждения, работают заметно хуже, чем аналогичные корпуса на той же площадке, но с нормальным воздушным промежутком.

Есть несколько правил, которые на объектах себя оправдали:

1. Если шкаф уличный, всегда оценивайте не только минимальную и максимальную температуру региона, но и солнечную нагрузку, влажность, ветровой режим и вероятность конденсации.
2. Если внутри есть электроника, не полагайтесь только на «естественную вентиляцию». Тепловой расчет, пусть даже упрощенный, окупается быстро.
3. Если среда агрессивная, подбирайте не отдельный нержавеющий корпус, а весь комплект совместимых материалов, включая крепеж, фурнитуру и кабельные вводы.
4. Если объект удаленный, повышайте запас по механике и обслуживаемости. Слабые петли, хрупкие ручки и неудобные замки в тайге или степи обходятся дороже, чем в городе.
5. Если требуется высокий IP, проверяйте, как будет решаться вопрос давления и влаги внутри корпуса, иначе герметичность станет источником конденсата.

Как связать материал, IP/IK, климат и монтаж в одном решении

Хороший подбор начинается не с каталога, а с карты рисков. Нужно понимать, где шкаф стоит, кто и как его обслуживает, что находится внутри, как часто открывается дверь, есть ли резервирование, насколько критичен простой и какой срок службы ожидается без капитального ремонта.

Для северного неотапливаемого объекта уличного размещения типичный рациональный набор выглядит так: жесткий стальной или нержавеющий корпус с учетом коррозионной среды, устойчивые к низкой температуре уплотнители и вводы, продуманная система антиконденсатного обогрева, достаточный IK, конструкция, удобная для обслуживания в мороз, и монтаж выше зоны снежного заноса. Здесь повышенный IP уместен, но без фанатизма, с пониманием того, как будет уходить влага и выравниваться давление.

Для южного открытого объекта логика иная. Нужны светлое или отражающее покрытие, защита от прямой инсоляции, расчет тепловыделения, возможно, двойная стенка или активный отвод тепла, устойчивость материалов к ультрафиолету, защита от пыли и насекомых, а также понятный регламент чистки фильтров, если используется вентиляция. Иногда в южном климате разумнее взять корпус чуть большего размера, чтобы уменьшить плотность компоновки и облегчить теплообмен. По деньгам это может быть выгоднее, чем потом бороться с перегревом уже смонтированного шкафа.

На производственных площадках отдельный вопрос, вибрация и механические нагрузки. Если рядом компрессоры, насосы, транспорт, ворота, ударная и вибрационная стойкость шкафа должна учитываться не формально. В таких условиях параметр IK и общая жесткость конструкции выходят на первый план не меньше, чем климатическое исполнение.

Где чаще всего ошибаются проектировщики и заказчики

Одна из самых частых ошибок, перенос типового решения из средней полосы на север или юг без переработки. Схема может быть правильной, аппаратура известной марки, корпус аккуратный, но эксплуатация быстро показывает, что климат не прощает универсальных шаблонов.

Вторая ошибка, экономия на «мелочах». На смете легко сократить стоимость за счет фурнитуры, толщины металла, качества окраски, кабельных вводов, обогрева или козырька. Проблема в том, что именно эти позиции чаще всего и определяют, как шкаф проживет пятый, а не первый год.

Третья ошибка, выбор IP как единственного критерия. Щит с высоким IP, но без учета внутреннего тепла, конденсата и обслуживания, нередко оказывается менее надежным, чем более сбалансированное решение с чуть меньшей формальной герметичностью, но правильно организованной работой корпуса.

Четвертая ошибка, игнорирование человеческого фактора. В суровом климате обслуживание ведут люди в ограниченное время, не всегда в комфортных условиях и не всегда с деликатностью лабораторного персонала. Щит должен быть рассчитан на реальную эксплуатацию, а не только на стендовые испытания.

Практический подход к выбору для реального объекта

Когда заказчик просит «щит для улицы, чтобы работал везде», это сигнал остановиться и уточнить вводные. Нельзя одинаково хорошо закрыть все сценарии одним базовым корпусом. Можно подобрать универсальное решение с разумным запасом, но только после конкретизации условий.

Рабочая последовательность обычно такая: сначала уточняют климат и среду, затем тепловую нагрузку, после этого требования к IP/IK и только потом выбирают материал и конструктив. Не наоборот. Иначе появляется соблазн взять красивый корпус из наличия и подгонять под него условия.

Для объектных решений полезно заранее обсудить сервис. Кто будет чистить фильтры, проверять обогрев, менять уплотнение, подтягивать крепеж, осматривать вводы. Если ответ звучит неопределенно, лучше закладывать более пассивную и живучую конструкцию. Это особенно важно для удаленных подстанций, водозаборов, сельхозобъектов, дорожной инфраструктуры и всего, что работает без постоянного персонала.

Хороший щит для севера или юга редко выглядит эффектно в рекламном смысле. Обычно это спокойное, продуманное изделие без лишних обещаний, но с правильным запасом по материалу, механике и тепловому режиму. Его ценят не за внешний вид, а за то, что он переживает зиму, лето, пыль, воду, солнце и человеческий фактор без постоянных аварийных выездов.

Именно поэтому тема «Корпуса ВРУ и распределительные щиты: материал, IP/IK, климат-исполнение и варианты монтажа» в инженерной практике всегда должна рассматриваться как единое целое. Не существует правильного IP без правильного материала, не существует хорошего климатического исполнения без грамотного монтажа, и не существует надежного корпуса без понимания того, как он будет жить в конкретном северном или южном регионе. Когда все эти параметры увязаны между собой, щит перестает быть слабым звеном системы и начинает работать так, как от него и ждут, спокойно, предсказуемо и долго.
